前言

同事很懷念過往上班打卡的日子所以願意冒著有人會從垃圾桶跳出來叫姐夫的風險從回收區把這台打卡鐘撿了回來，為了完成他在 21 世紀也能夠打卡上下班的願望，下班後花了點時間檢查，只是大家聽到有人撿打卡鐘回來這件事的反應一概都是「撿那東西是要幹嘛啦～」我想這一定是上個世紀的浪漫，所以我們都不懂。

診斷

狀況是接上電源後機器完全沒有反應，那就來看看到底是發生什麼事吧！

外接電源

拿電錶量了一下，14V 的變壓器 OK，所以應該就是機器的問題了。

主機

主機拆開後可以看到它有分成主機板與電源板，電源板沒看到燒掉或炸電容的痕跡，板子上有留一對電源輸入的焊點，接上變壓器電後量了一下那兩個焊點結果是根本沒過電，仔細看了看發現 DC 座的簧片好像快斷了。 好的跟壞的 DC 座放在一起看就很明顯是哪裡出問題

既然這樣就直接跳過 DC 座從那兩個電源輸入的焊點用手邊的降壓模組接電上去測試看看，結果居然會動！

這樣大概就是簧片斷掉搞的鬼啦！至於簧片為什麼會斷掉…我也很想知道XD

維修

因為一時找不到吸錫器，單用吸錫線解焊 DC 電源座花了點時間，如果有馬蹄頭的烙鐵可能會更好拆一點，不然那個角度旁邊都是零件真的沒有很好弄，用一般的烙鐵頭下場就是不小心熔到了旁邊的排線座，排線還一度插不回去…趕在光華店家打烊前買了電源座（8 元）與排線座，好在排線座用刀片稍微修一下之後還可以正常使用就沒換了。 右邊的照片翻轉過讓大家比較容易看正反兩面腳位的位置

另外很有趣的是時鐘的指針好像是用步進馬達控制的，不是一般時鐘的機芯。

真正的時間設定應該是存在控制面板下的主機板裡，上面可以看到 RTC 用的水銀電池，主機板會告訴時鐘說現在指針要轉到哪裡這樣。下圖是本體總成（電源板被拆掉了），上面有主機板以及會 X 向移動的打字噴頭（看來這東西是消耗品），Z 軸也有一組馬達控制卡片能夠插的多深（每天的深度會不一樣）

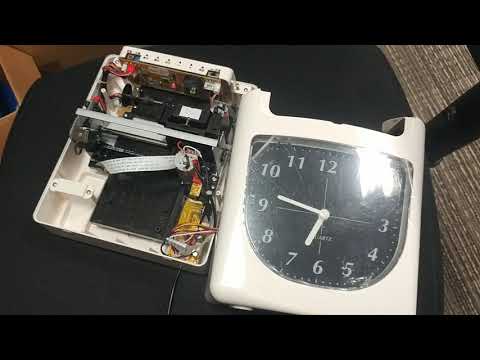

然後這個打卡鐘過電時會唱歌，聲音大聲到嚇我一跳。附上影片以免大家以後只有在博物館才看得到靜態展示品XD

看起來是修好啦，沒有卡片可以測試不過至少可以當時鐘用～
